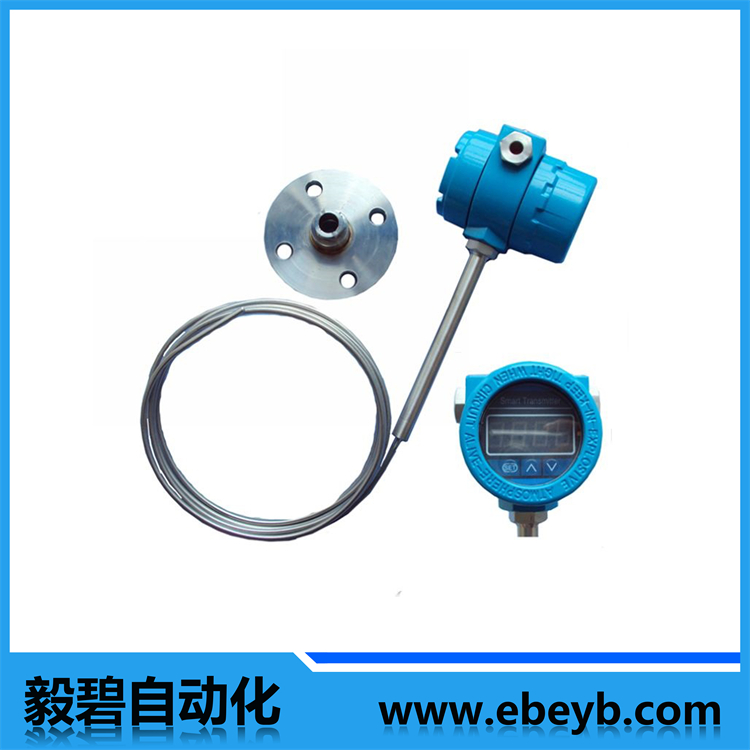

- 商品名稱：一體化防爆熱電阻（液晶顯示）
- 添加時間：2020-02-23 22:09:05
聯系郵箱：ebauto18@126.com
一、應用
熱電阻通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4~20mA。直接測量各種生產過程中的-200℃～500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
二、特點
1、二線制輸出4～20mA，抗干擾能力強；
2、節省補償導線及安裝溫度變送器費用；
3、測量范圍大；
4、冷端溫度自動補償，非線性校正電路。
三、工作原理
熱電阻生產的電阻經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4～20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
四、主要技術參數
1、產品執行標準
IEC584
IEC1515
IEC751
JB/T5518-91
JB/T7391-94
2、測溫范圍及允差
型號 | 分度號 | 測量范圍℃ | 精度等級 | 允許偏差 |
WZPB | PT100 | -200-500 | A級 | ±（0.15+0.002[t]） |
B級 | ±（0.30+0.005[t]） | |||
WZCB | Cu50 Cu100 | -50-150 | ±（0.30+0.006[t]） |
注：t為感溫元件實測溫度******值
3、電氣參數
（1）輸出信號：4～20mA，負載電阻250Ω，傳輸導線電阻100Ω。
（2）輸出方法：二線制
4、精度等級：
（1）溫度變送器精度等級：0.1；0.2；0.5；
（2）顯示器精度：模擬指示2.5級；數字顯示1.0級。
5、供電電源：24V.DC±10%
6、防護等級：IP65
7、絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50MΩ。
8、熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響時間；
當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間。
9、基本誤差
儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。
10、工作環境
安裝場所等級 | 溫度℃ | 相對濕度% | 大氣壓KPa |
Cx1 | -25～+55 | 5～95 | 86～106 |
Cx2 | -25～+70 | ||
Cx3 | -40～+80 |
五、型號命名方法
W 溫度儀表 | ||||||||
Z 熱電阻 | ||||||||
感溫元件材料 分度號 P鉑熱電阻 pt100 C銅熱電阻 Cu | ||||||||
B 溫度變送器 | ||||||||
安裝固定形式 1 無固定裝置 2 固定螺紋 3 活動法蘭 4 固定法蘭 5 活絡管接頭式 6 固定螺紋錐形保護管式 7 直行管接頭式 8 固定螺紋管接頭式 9 活動螺紋管接頭式 | ||||||||
接線盒形式 2 防噴式 3 防水式 4 防爆式 | ||||||||
保護管直徑 0 Φ16 1 Φ20（Φ12） 2 Φ20高鋁質管 3 Φ25高鋁質管 | ||||||||
工作端形式 G 變截面 | ||||||||
W | Z | P | B | 2 | 2 | 0 | G | 典型型號示例 |
六、規格型號
1、無固定裝置熱電阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WZPB-120/WZPB-121 WZPB-130/WZPB-131 WZPB-140/WZPB-141 | PT100 | -200-450 | <120s | 1Cr18Ni9Ti | Φ16/Φ12 | 150 200 250 300 350 400 450 500 750 1000 1250 |
WZPB-120G/WZPB-121G WZPB-130G/WZPB-131G WZPB-140G/WZPB-141G | <24s | |||||
WZCB-120/WZCB-121 WZCB-130/WZCB-131 WZCB-140/WZCB-141 | Cu50 Cu100 | -50-150 | <120s | |||
WZCB-120G/WZCB-121G WZCB-130G/WZCB-131G WZCB-140G/WZCB-141G | <24s | |||||
注： 1)、熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
2)、保護管材質根據協議訂貨；
3)、變截面型式內配鎧裝元件；
4)、“L”根據協議訂貨。
2、固定螺紋式熱電阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WZPB-220/WZPB-221 WZPB-230/WZPB-231 WZPB-240/WZPB-241 | PT100 | -200-450 | <120s | 1Cr18Ni9Ti | Φ16/Φ12 | 150 200 250 300 350 400 450 500 750 1000 1250 |
WZPB-220G/WZPB-221G WZPB-230G/WZPB-231G WZPB-240G/WZPB-241G | <24s | |||||
WZCB-220/WZCB-121 WZCB-230/WZCB-131 WZCB-240/WZCB-141 | Cu50 Cu100 | -50-150 | <120s | |||
WZCB-220G/WZCB-221G WZCB-230G/WZCB-231G WZCB-240G/WZCB-241G | <24s | |||||
注： 1)、熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
2)、保護管材質根據協議訂貨；
3)、變截面型式內配鎧裝元件；
4)、“L”根據協議訂貨。
3、活動法蘭熱電阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WZPB-320/WZPB-321 WZPB-330/WZPB-331 WZPB-340/WZPB-341 | PT100 | -200-450 | <120s | 1Cr18Ni9Ti | Φ16/Φ12 | 150 200 250 300 350 400 450 500 750 1000 1250 |
WZPB-320G/WZPB-321G WZPB-330G/WZPB-331G WZPB-340G/WZPB-341G | <24s | |||||
WZCB-320/WZCB-321 WZCB-330/WZCB-331 WZCB-340/WZCB-341 | Cu50 Cu100 | -50-150 | <120s | |||
WZCB-320G/WZCB-321G WZCB-330G/WZCB-331G WZCB-340G/WZCB-341G | <24s | |||||
注： 1)、熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
2)、保護管材質根據協議訂貨；
3)、變截面型式內配鎧裝元件；
4)、“L”根據協議訂貨。
4、固定法蘭熱電阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WZPB-420/WZPB-421 WZPB-430/WZPB-431 WZPB-440/WZPB-441 | PT100 | -200-450 | <120s | 1Cr18Ni9Ti | Φ16/Φ12 | 150 200 250 300 350 400 450 500 750 1000 1250 |
WZPB-420G/WZPB-421G WZPB-430G/WZPB-431G WZPB-440G/WZPB-441G | <24s | |||||
WZCB-420/WZCB-421 WZCB-430/WZCB-431 WZCB-440/WZCB-441 | Cu50 Cu100 | -50-150 | <120s | |||
WZCB-420G/WZCB-421G WZCB-430G/WZCB-431G WZCB-440G/WZCB-441G | <24s | |||||
注： 1)、熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
2)、保護管材質根據協議訂貨；
3)、變截面型式內配鎧裝元件；
4)、“L”根據協議訂貨。
5、固定螺紋錐形保護管熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WZPB-620 WZPB-630 WZPB-640 | PT100 | -200-450 | <24s | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 200 400 500 750 1000 |
WZCB-620 WZCB-630 WZCB-640 | Cu50 Cu100 | -50-150 | <24s | |||
6、活絡管接頭式熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WZPB-52 WZPB-53 WZPB-54 | PT100 | -200-450 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 150 200 250 300 350 400 450 500 750 1000 |
WZPB-52A WZPB-53A WZPB-54A | NPT1/2 | |||||
WZCB-52 WZCB-53 WZCB-54 | Cu50 Cu100 | -50-150 | M20*1.5 | |||
WZCB-52A WZCB-53A WZCB-54A | NPT1/2 | |||||
7、直形管接頭式熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WZPB-72 WZPB-73 WZPB-74 | PT100 | -200-450 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 150 200 250 300 350 400 450 500 750 1000 |
WZPB-72A WZPB-73A WZPB-74A | NPT1/2 | |||||
WZCB-72 WZCB-73 WZCB-74 | Cu50 Cu100 | -50-150 | M20*1.5 | |||
WZCB-72A WZCB-73A WZCB-74A | NPT1/2 | |||||
8、固定螺紋管接頭式熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WZPB-82 WZPB-83 WZPB-84 | PT100 | -200-450 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 150 200 250 300 350 400 450 500 750 1000 |
WZPB-82A WZPB-83A WZPB-84A | NPT1/2 | |||||
WZCB-82 WZCB-83 WZCB-84 | Cu50 Cu100 | -50-150 | M20*1.5 | |||
WZCB-82A WZCB-83A WZCB-84A | NPT1/2 | |||||
9、活動螺紋管接頭式熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WZPB-92 WZPB-93 WZPB-94 | PT100 | -200-450 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 150 200 250 300 350 400 450 500 750 1000 |
WZPB-92A WZPB-93A WZPB-94A | NPT1/2 | |||||
WZCB-92 WZCB-93 WZCB-94 | Cu50 Cu100 | -50-150 | M20*1.5 | |||
WZCB-92A WZCB-93A WZCB-94A | NPT1/2 | |||||
注：1)、如無特殊約定，L僅為參考尺寸，熱電阻的插深應按照熱安裝套管U尺寸計算；
2)、元件為彈性鎧裝式元件，對于熱電阻元件Φ3只適用于單支元件。
