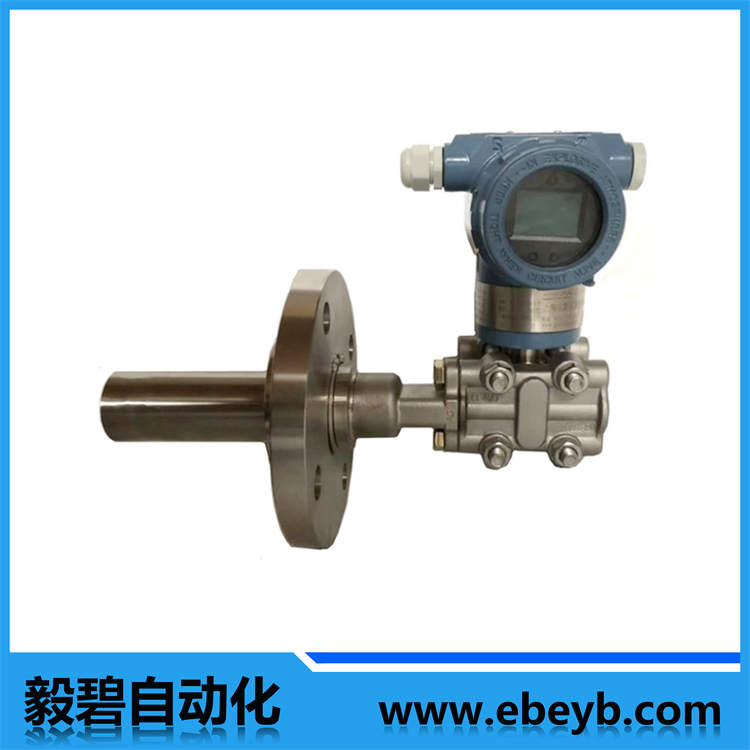

- 商品名稱：電容式壓力變送器
- 添加時間：2020-02-27 14:14:11
聯系郵箱：ebauto18@126.com
一、介紹
電容式差壓變送器及遠傳差壓變送器是差壓變送器中的新產品。廣泛用于石油、化工、冶金、電力、輕工、建材、科研等企事業單位，實現對各種流體壓力的測量，配用節流裝置可檢測液體、汽體和蒸汽，以及粘性、沉淀性或易產生結晶顆粒的流體的流量，也可以檢測差壓，表壓和分界面，還可以檢測開口容器或受壓容器內液體的液位。
二、特點
1、體積小、重量輕。因?yàn)樗悴考?，結構簡單，而且差壓、位移、電容信號的變換連接在一起，大大壓縮了體積，減小了重量。
2、精度高。由于無機械傳動和磨擦，而且電容值相對變化量較大，所以精度容易做得高。
3、可靠性好。由于可動件少，測量部件為全封閉焊接的固體結構，電子元器件經過嚴格的老化篩選，并采用特珠的接插體，從而大大提高了變送器的可靠性。
3、量程可調范圍大，而且?guī)в姓?、?fù)遷移結構。量程可調范圍大于6：1，量程零點外部連接可調。
4、過載性能好。傳感器內部采用了結構簡單、性能可靠的凹弧面過載保護結構。
5、具有可調阻尼裝置，可以用于脈動流體的測量。
6、變送器針對隔爆型和本質安全型采用于專用電路，該電路***大輸出小于30mA。
7、變送器可以附加100%指針、LCD液晶、LED數碼管顯示，現場讀數十分方便。
8、變送器采用4~40mA DC標準電流信號輸出，二線制工作，帶負載、抗干擾能力強。
三、技術參數
介質 | 液體、氣體和蒸汽 |
測量范圍 | 0~0.1KPa至0~40Mpa |
精度等級 | 0.2，0.1，0.075級 |
輸出信號 | 4~20mA |
供電電源 | DC24V |
使用溫度 | -20~80℃ |
貯藏溫度 | -20~80℃ |
相對濕度 | 0~90% |
防護等級 | IP65 |
防 爆 | dIIBT4 ，iaIICT6 |
四、選型表
EBY3051 | 電容式壓力變送器 | |||||
KO | 普通型 | |||||
KB | 防爆型 | |||||
0 | 負壓 | |||||
1 | 表壓GP | |||||
2 | 差壓DP | |||||
3 | 絕壓AP | |||||
4 | 高靜差壓HP | |||||
5 | 微差壓DR | |||||
6 | 流量差壓QP | |||||
7 | 液位變送器LT | |||||
1 | 0-0.06~0.3KPa | |||||
2 | 0-0.25~1.5KPa | |||||
3 | 0-1.2~10KPa | |||||
4 | 0-6.0~40.0KPa | |||||
5 | 0-30.0~180.0KPa | |||||
6 | 0-160~1000.0KPa | |||||
7 | 0-0.4~2.5MPa | |||||
8 | 0-1.6~10.0MPa | |||||
9 | 0-4.0~25.0MPa | |||||
0 | 0-7.0~40.0MPa | |||||
0 | 標準型 | |||||
1 | 單平法蘭 | |||||
2 | 雙平法蘭（量程需≥6KPa） | |||||
3 | 單插法蘭型 | |||||
4 | 雙插法蘭型（量程需≥6KPa） | |||||
5 | 一平一插法蘭型（量程需≥6KPa） | |||||
| | 1 | 4-20mA輸出信號 | ||||
2 | 4-20mA輸出信號+HART協議 | |||||
附件及材質代碼
代號 | 含義 | ||
M3 | 數字液晶顯示表頭 | ||
E1 | 普通電纜接頭 | ||
E2 | 防爆電纜接頭 | ||
B1 | 管裝彎支架 | ||
B2 | 盤裝彎支架 | ||
B3 | 管裝平支架 | ||
D1 | 法蘭側面排氣/排液閥在上部 | ||
D2 | 法蘭側面排氣/排液閥在下部 | ||
G1 | 腰型法蘭 | ||
G2 | 焊管街頭 | ||
G3 | 一體化三閥組 | ||
G | ≤200℃（高溫硅油） | ||
防腐材料 | 結構材料 | ||
法蘭接頭 | 排氣/排液閥 | 隔離膜片 | |
F12 | 碳鋼 | 316L | 316L |
F13 | 碳鋼 | 哈氏C | 哈氏C-276 |
F14 | 碳鋼 | 蒙乃爾 | 蒙乃爾K-500 |
F15 | 碳鋼 | 316L | 鉭 |
F22 | 316L | 316L | 316L |
F23 | 316L | 316L | 哈氏C-276 |
F24 | 316L | 316L | 蒙乃爾K-500 |
F25 | 316L | 316L | 鉭 |
F26 | 316L | 316L | 哈氏B-2 |
F33 | 哈氏C | 哈氏C | 哈氏C-276 |
F35 | 哈氏C | 哈氏C | 鉭 |
F44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾K-500 |
F47 | 蒙乃爾 | 蒙乃爾 | 3YC25 |
注：M3、F22為標準配置
