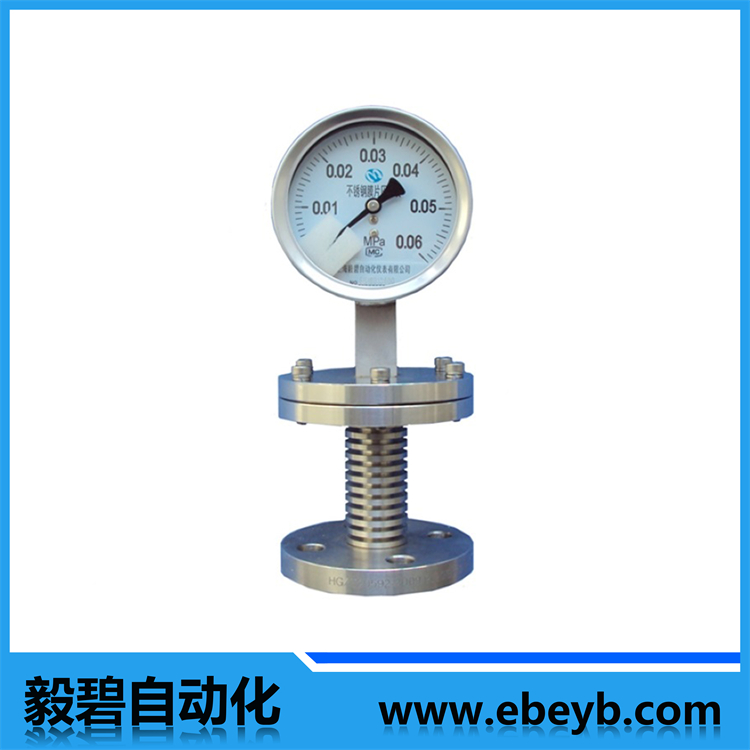

- 商品名稱：不銹鋼膜片壓力表
- 添加時間：2020-02-29 10:33:00
聯系郵箱：ebauto18@126.com
一、簡介
YTP-60/100/150膜片壓力表適用于測量有一定腐蝕性、粘稠介質和非結晶或非凝固的各種流體介質的壓力或負壓?？筛鶕?jù)測量介質對耐腐蝕性能的不同要求而選用不同材料的膜片。
外殼用不銹鋼材料的儀表，可在工作環境較惡劣的情況下使用。
膜片壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及須***避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，應須***采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。
膜片壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酷等工業部門生產過程中測量流體介質壓力之用。
二、結構原理
當測量介質的壓力P作用于隔膜，則隔膜產生變形［2］，壓縮壓力儀表測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。
三、主要技術指標
由于膜片壓力表系統由填充了密封液作為傳遞壓力的介質，則由于密封液的溫度體膨脹系數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數，隔膜剛度以及受壓部溫度有關，尤其對于低量程的壓力儀表，則影響更明顯。一般受壓部溫度誤差規定不大于0.1％/℃。
1：精度等級 1.6/2.5級
2：測量范圍：
單位MPa：0-0.06；0-0.1；0-0.16；0-0.25；0-0.4；0-0.6；0-1.0；0-1.6；0-2.5；-0.1-0；-0.1-0.06；-0.1-0.15；-0.1-0.3；-0.1-0.5；-0.1-0.9；-0.1-1.5；-0.1-2.4MPa
單位KPa：0-1.6；0-2.5；0-4；0-6；0-10；0-16；0-25；0-40；0-60；-1.6-0；-2.5-0；-4-0；-6-0；-10-0；-16-0；-25-0；-40-0；-60-0；-0.8-0.8；-1.2-1.2；-2-2；-3-3；-5-5；-8-8；-12-12；-20-20；-30-30KPa
3：隔膜材料 304/316/聚四氟乙烯
4：內部填充工作液：（1）硅油 （2）根據客戶需求填充
5：工作條件：（1）溫度環境溫度-20~+55℃等
（2）工作壓力靜負荷：用至測量上限值的3/4
交變負荷：用至測量上限值的2/3
短時壓力：用至測量上限值
6：連接尺寸：（1）螺紋連接：M20*1.5(G3/8″ G1/2″)
（2）法蘭連接 A：機械工業部標準JB81-5 《平焊鋼法蘭》
B:化學工業部標準《耐酸平焊鋼法蘭》
C:本公司法蘭標準
D:根據用戶需求定制
7:儀表表盤外徑：φ60mm、φ100mm、φ150mm
8:型號及形式
YTP-60/100/150BF/ML, 螺紋連接用于測量強腐蝕性介質的壓力。如：氯氣，鹽酸，硝酸等。
YTP-60/100/150BF/MF,法蘭連接用于腐蝕性強烈，粘度較大，易結晶介質的壓力。
四、耐蝕性的說明
1、膜片壓力表的耐蝕性可通過合適的選擇與測量介質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。
2、隔膜材料：0Crl7Nil2Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟塑料(F4)。
3、 法蘭材料：不銹鋼0Crl7Nil2M02(316)；不銹鋼內襯氟塑料(316+F4)。
4、 密封墊圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。
五、型號示例介紹
示例：Y-100BF/SR/MF（A）316/4MPa/50-4.0HGJ46
通用儀表為Y-100BF不銹鋼壓力表，連接式為SR散熱式，采用敞開凸面法蘭MF隔離器（法蘭）材料為碳鋼，膜片材料為316不銹鋼，測量范圍0～4MPA，法蘭標50-4.0HGJ46。
六、訂貨須知
1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。
2、如有特殊要求，請在訂貨時詳細說明。
膜片壓力表的隔膜材質的選擇：對強酸類介質應該選用HC、HB、TA膜片，***好要襯四氟，對強堿類要用316L膜片。
